汇编语言(王爽)-数据处理的两个基本问题

发表于 | 更新于 | 分类于

  1. 处理的数据在什么地方？

  2. 要处理的数据有多长？

这两个问题，在机器指令中必须给以明确或隐含的说明，否则计算机无法进行工作

定义描述性符号：reg和sreg

reg表示一个寄存器，包括：ax、bx、cx、dx、ah、al、bh、bl、ch、cl、dh、dl、sp、bp、si、di

sreg表示一个段寄存器，包括：ds、ss、cs、es

bx、si、di和bp

  1. 在8086CPU中，只用这4个寄存器可以用在[ ]中来进行内存单元的寻址

  2. 在[ ]中，这4个寄存器可以单个出现，或只以4种组合出现

    1. bx和si

    2. bx和di

    3. bp和si

    4. bp和di

  3. 只要在[ ]中使用寄存器bp，而指令中没有显性给出段地址，段地址就默认在ss中

机器指令处理的数据在什么地方

绝大部分机器指令都是进行数据处理的指令，处理大致分为3类：读取、写入、运算

指令在执行前，所要处理的数据可以在3个地方：CPU内部、内存、端口

汇编语言中数据位置的表达

  1. 立即数(idata)

    对于直接包含在机器指令中的数据(执行前在CPU的指令缓冲器)称为立即数，在汇编指令中直接给出

  2. 寄存器

    指令要处理的数据在寄存器中，在汇编指令中给出相应的寄存器名

  3. 段地址(SA)和偏移地址(EA)

    指令要处理的数据在内存中，在汇编指令中可用 [ ]的格式给出EA，SA在某个段寄存器中

    存放段地址的寄存器默认在ds或ss中，也可以显性给出

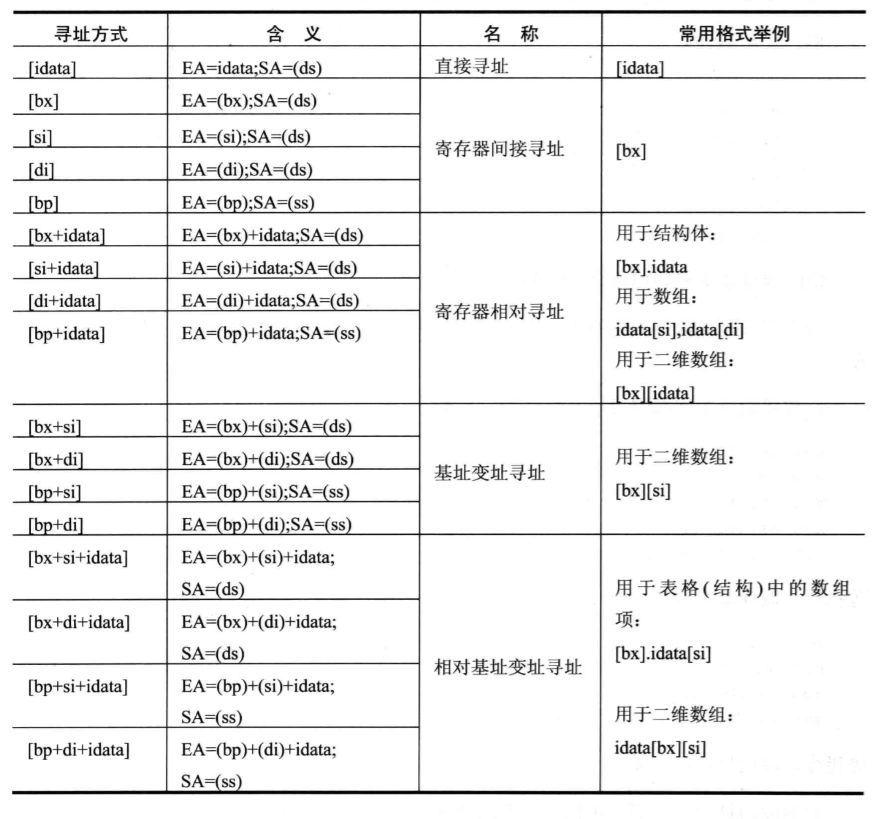

寻址方式

当数据存放在内存中时，可以使用多种方式给定内存单元的偏移地址，这种定位内存单元的方法一般称为寻址方式


指令要处理的数据有多长

8086CPU的指令，可以处理两种尺寸的数据，byte和word

在机器指令中要指明，指令进行的是字操作还是字节操作

  1. 通过寄存器指明要处理的数据的尺寸

    使用ax等寄存器时，表示进行的是字操作

  2. 在没有寄存器名存在的情况下，用操作符X ptr指明内存单元的长度，X在汇编指令中可以是word或byte

    1. 用word ptr指明了指令访问的内存单元是一个字单元

      mov word ptr ds:[0],1

      inc word ptr [bx]

      inc word ptr ds:[0]

      add word ptr [bx],2

    2. 用byte ptr指明了指令访问的内存单元是一个字节单元

      mov byte ptr ds:[0],1

      inc byte ptr [bx]

      inc byte ptr ds:[0]

      add byte ptr [bx],2

      在没有寄存器参与的内存单元访问指令中，用word ptr或byte ptr显性的指明所要访问的内存单元的长度是很必要的。否则，CPU无法得知所要访问的单元是字单元，还是字节单元

  3. 其他方法

    有些指令默认了访问的是字单元还是字节单元。如：push指令只进行字操作

寻址方式的综合应用

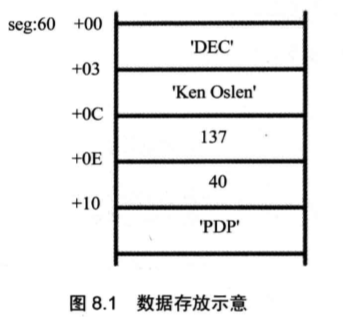

记录更改

原纪录：

1
2
3
4
5
6
7
8
9
公司名称：DEC

总裁姓名：Ken Olsen

排名：137

收入：40

著名产品：PDP


新记录：

1
2
3
4
5
6
7
8
9
公司名称：DEC

总裁姓名：Ken Olsen

排名：38

收入：110

著名产品：VAX

汇编程序

1
2
3
4
5
6
7
8
9
10
11
12
13
mov ax,seg
mov ds,ax
mov bx,60h

mov word ptr [bx+0ch],38
add word ptr [bx+0eh],70

mov si,0
mov byte ptr [bx+10h+si],'V'
inc si
mov byte ptr [bx+10h+si],'A'
inc si
mov byte ptr [bx+10h+si],'X'

用bx定位整个结构体，用idata定位结构体中的某一个数据项，用si定位数组项中的每个元素。为此，汇编语言提供了更为贴切的书写方式：[bx].idata、[bx].idata[si]

div指令

div是除法指令

  1. 除数：有8位和16位两种，在一个reg或内存单元中

  2. 被除数：默认放在ax或dx和ax中

    若除数为8位，被除数则为16位，默认在ax中存放

    若除数为16位，被除数则为32位，则在dx和ax中存放，dx存放高16位，ax存放低16位

  3. 结果：

    若除数为8位，则al存储除法操作的商，ah存储除法操作的余数

    若除数为16位，则ax存储除法操作的商，dx存储除法操作的余数

格式：div reg、div 内存单元

例：

  1. 1
    2
    3
    4
    div byte ptr ds:[0]

    (al)=(ax)/((ds)*16+0)的商
    (ah)=(ax)/((ds)*16+0)的余数

    除数存储在ds:[0]中，除数8位，则被除数16位，存储在ax中；al存储除法操作的商，ah存储除法操作的余数

  2. 1
    2
    3
    4
    div word ptr es:[0]

    (ax)=[(dx)*10000H+(ax)]/((es)*16+0)的商
    (dx)=[(dx)*10000H+(ax)]/((es)*16+0)的余数

    除数存储在es:[0]中，除数16位，被除数32位，dx存放被除数高16位，ax存放被除数低16位；ax存储除法操作的商，dx存储除法操作的余数

  3. 1
    2
    3
    4
    div byte ptr [bx+si+8]

    (al)=(ax)/((ds)*16+(bx)+(si)+8)的商
    (ah)=(ax)/((ds)*16+(bx)+(si)+8)的余数
  4. 1
    2
    3
    4
    div word ptr [bx+si+8]

    (ax)=[(dx)*10000H+(ax)]/((ds)*16+(bx)+(si)+8)的商
    (dx)=[(dx)*10000H+(ax)]/((ds)*16+(bx)+(si)+8)的余数

编程实现计算100001/100

分析：

  1. 被除数100001大于65535(多于16位)，不能使用ax寄存器存放，使用dx和ax一起存放

  2. 除数100小于255，可以使用一个8位寄存器存放。但因被除数是32位的，除数应为16位，所以应使用一个16位寄存器来存放除数100

1
2
3
4
mov dx,1		;对dx赋值被除数高16位
mov ax,86A1H		;对ax赋值被除数低16位	(dx)*10000H+(ax)=100001
mov bx,100		;赋值除数到bx寄存器中
div bx

伪指令dd

db用来定义字节型数据

dw用来定义字型数据

dd用来定义dword(double word双字)型数据

编程实现，第一个数据除以第二个数据，结果存在第三个数据的存储单元中

1
2
3
4
5
data segment
	dd 100001
	dw 100
	dw 0
data ends

分析：dd定义第一个数据，为双字型数据，32位，将第一个数据存储在dx和ax中

1
2
3
4
5
6
mov ax,data
mov ds,ax
mov ax,ds:[0]		;被除数低16位存储在ax中
mov dx,ds:[2]		;被除数高16位存储在dx中
div word ptr ds:[4]
mov ds:[6],ax		;除法完成后，默认商存储在ax中，将商转存至第三个数据存储空间中

dup

由编译器识别处理的操作符

同db、dw、dd等数据定义伪指令配合使用，用来进行数据的重复

格式：

  1. db 重复的次数 dup (重复的字节型数据)

  2. dw 重复的次数 dup (重复的字型数据)

  3. dd 重复的次数 dup (重复的双字型数据)

例：

  1. db 3 dup (0)

    定义3个字节，值为0，相当于db 0,0,0

  2. db 3 dup (0,1,2)

    定义9个字节，值为0、1、2、0、1、2、0、1、2，相当于db 0,1,2,0,1,2,0,1,2

  3. db 3 dup ('abc','ABC')

    定义了18个字节，值是abcABCabcABCabcABC,相当于db 'abcABCabcABCabcABC'

当定义大容量的数据段或者栈段时，使用dup可以使程序简短

定义一个200个字节的栈段

1
2
3
stack segment
	db 200 dup (0)
stack ends
