CPU除了有运算能力外，还要有I/O能力

要及时处理外设的输入，显然需要解决两个问题：

  1. 外设的输入随时可能发生，CPU如何得知？

  2. CPU从何处得到外设的输入？

接口芯片和端口

外设的输入不直接送入内存和CPU，而是送入相关的接口芯片的端口中

CPU向外设的输出也不是直接送入外设，而是先送入端口中，再由相关的芯片送到外设

CPU还可以向外设输出控制命令，这些控制命令先送到相关芯片的端口中，然后再由相关的芯片根据命令对外设实施控制

可见，CPU通过端口和外部设备进行联系

外中断信息

除了内中断外，还有一种中断信息，来自于CPU外部，当CPU外部有需要处理的事情发生时，相关芯片会向CPU发出相应的中断信息。CPU在执行完当前指令后，可以检测到发送过来的中断信息，引发中断过程，处理外设的中断

在PC系统中，外中断源分为：

  1. 可屏蔽中断

  2. 不可屏蔽中断

可屏蔽中断

CPU可以不响应的外中断

CPU是否响应可屏蔽中断，取决于标志寄存器IF位的设置

当CPU检测到可屏蔽中断信息时，若IF=1，则CPU在执行完当前指令后响应中断，引发中断过程；若IF=0，则不响应可屏蔽中断

可屏蔽中断的中断过程：

  1. 通过数据总线将中断类型码n送入CPU

  2. 标志寄存器入栈，IF=0，TF=0

  3. CS、IP入栈

  4. (IP)=(n*4)，(CS)=(n*4+2)

中断过程将IF置为0的原因是：在进入中断处理程序后，禁止其他的可屏蔽中断

若在中断处理程序中需要处理可屏蔽中断，可用指令将IF置1

8086CPU提供的设置IF的指令为：

1
2
sti		;IF置为1
cli		;IF置为0

不可屏蔽中断

不可屏蔽中断是CPU必须响应的外中断

当CPU检测到不可屏蔽中断信息时，则在执行完当前指令后，立即响应，引发中断过程

对于8086CPU，不可屏蔽中断的中断类型码固定为2

不可屏蔽中断的中断过程：

  1. 标志寄存器入栈，IF=0，TF=0

  2. CS、IP入栈

  3. (IP)=(8)，(CS)=(0AH)

几乎所有由外设引发的外中断，都是可屏蔽中断

当外设有需要处理的事件发生时，相关芯片向CPU发出可屏蔽中断信息

不可屏蔽中断是在系统中有必须处理的紧急情况发生时用来通知CPU的中断信息

PC机键盘的处理过程

键盘输入

键盘上的每一个键相当于一个开关，键盘中有一个芯片对键盘上的每一个键的开关状态进行扫描

按下一个键时，开关接通，该芯片就产生一个扫描码，扫描码说明了按下的键在键盘上的位置。扫描码被送入主板上的相关接口芯片的寄存器中，该寄存器的端口地址为60h

松开按下的键时，也产生一个扫描码，扫描码说明了松开的键在键盘上的位置。松开按键时产生的扫描码也被送入60h端口中

按下一个键时产生的扫描码称为通码，松开一个键产生的扫描码称为断码

扫描码长度为一个字节，通码的第7位为0，断码的第7位为1，即：断码=通码+80h

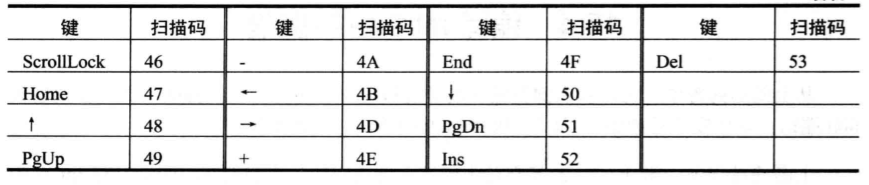

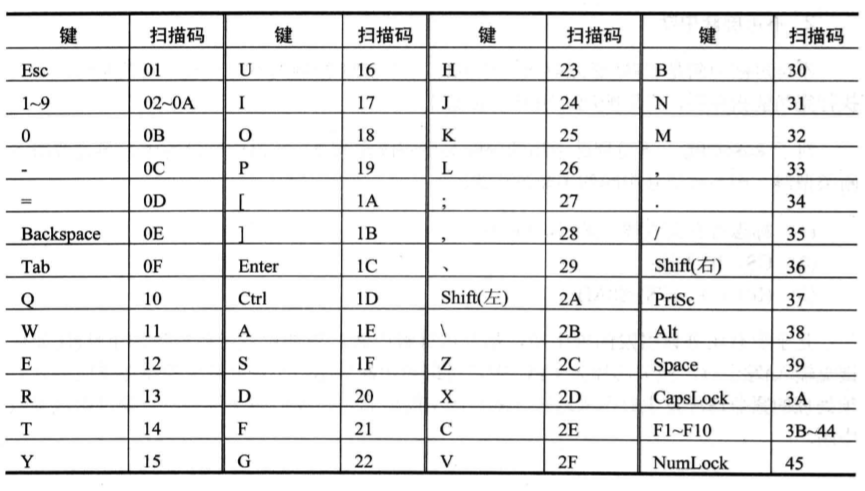

键盘中部分键的扫描码通码：



引发9号中断

键盘的输入到达60h端口时，相关芯片就会向CPU发出中断类型码为9的可屏蔽中断信息

CPU检测到该中断信息后，若IF=1，则响应中断，引发中断过程，转去执行int 9中断例程

执行int 9中断例程

BIOS提供了int 9中断例程，用于进行基本的键盘输入处理

int 9中断例程主要工作：

  1. 读出60h端口中的扫描码

  2. 若是字符键的扫描码，将该扫描码和所对应的字符码(ASCII码)送入内存中的BIOS键盘缓冲区

    若是控制键和切换键的扫描码，则将其转变为状态字节(用二进制位记录控制键和切换键状态的字节)写入内存中存储状态字节的单元

  3. 对键盘系统进行相关的控制，例：向相关芯片发出应答信息

BIOS键盘缓冲区是系统启动后，BIOS用于存放int 9中断例程所接收的键盘输入的内存区。该内存区可以存储15个键盘输入。

在BIOS键盘缓冲区中，一个键盘输入用一个字单元存放，高位字节存放扫描码，低位字节存放字符码

0040:17单元存储键盘状态字节，该字节记录了控制键和切换键的状态

键盘状态字节各位记录的信息为：

位 表示 信息
0 右shift状态 置1表示按下
1 左shift状态 置1表示按下
2 Ctrl状态 置1表示按下
3 Alt状态 置1表示按下
4 ScrollLock状态 置1表示Scroll指示灯亮
5 NumLock状态 置1表示小键盘输入的是数字
6 CapsLock状态 置1表示输入大写字母
7 Insert状态 置1表示处于删除态

编写int 9中断例程

键盘输入的处理过程：

  1. 键盘产生扫描码

  2. 扫描码送入60h端口

  3. 引发9号中断

  4. CPU执行int 9中断例程处理键盘输入

第1-3步由硬件系统完成，可控的部分仅为int 9中断处理程序

程序需调用原int 9中断例程去处理硬件细节

编程:在屏幕中间依次显示”a”–”z”，在显示过程中，按下Esc键，改变显示颜色

依次显示”a”–”z”

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
assume cs:code
code segment

start:	mov ax,0b800h
	mov es,ax
	mov ah,'a'
 s:	mov es:[160*12+40*2],ah		;显示
 	inc ah
	cmp ah,'z'			;比较当前字符与z
	jna s				;不高于z则转移，继续循环

	mov ax,4c00h
	int 21h
code ends
end start

程序执行，无法看清屏幕上的显示。因CPU执行过快，一个字母刚显示，CPU执行几条指令后，就会变为另一个字母

程序执行，设置显示延后

当显示一个字母后，让CPU执行一段时间的空循环

CPU速度较快，所以空循环的次数一定要大，需要使用16位寄存器来存放32位的循环次数

1
2
3
4
5
6
7
8
	mov dx,10h
	mov ax,0
s:	sub ax,1		;(ax)=(ax)-1 不带借位减法
	sbb dx,0		;(dx)=(dx)-0-CF 带借位减法
	cmp ax,0		;比较
	jne s			;不等于则转移
	cmp dx,0
	jne s

以上程序，循环100000h次

实现按Esc键后，改变显示颜色

键盘输入到达60h端口后，引发9号中断，CPU转去执行int 9中断例程

重新编写int 9中断例程，功能：

  1. 从60h端口中读出键盘的输入

  2. 调用BIOS的int 9中断例程，处理其他硬件细节

  3. 判断是否为Esc的扫描码，若是，改变颜色后返回；若不是，直接返回

从端口60h读出键盘的输入

1
in al,60h		;in指令只可使用al或ax接收数据

调用BIOS的int 9中断例程

重新写的中断处理程序要成为新的int 9中断例程，主程序需将中断向量表中的int 9中断例程的入口地址改为新中断处理程序的入口地址。则在新中断例程调用原int 9中断例程时，中断向量表中的int 9中断例程并非原中断例程，所以不可使用int指令直接调用

必须在将中断向量表中的中断例程入口地址更改之前，将原入口地址保存

不能使用int 9指令调用原中断例程，使用另外的指令模拟int指令，实现对原中断例程的调用

int指令执行时，CPU的工作：

  1. 取中断类型码n

  2. 标志寄存器入栈

  3. IF=0，TF=0

  4. CS、IP入栈

  5. (IP)=(n*4)，(CS)=(n*4+2)

取中断类型码是为了定位中断例程的入口地址，此时我们保存了原中断例程的入口地址，所以不需要第一步

使用pushf替代第二步

使用以下程序替代第三步

1
2
3
4
5
pushf
pop ax
and ah,11111100b	;将IF和TF(第9位与第8位)置为0
push ax
popf

使用call dword ptr xxx替代第四步，第五步

若是Esc的扫描码，改变显示的颜色后返回

显示的位置是屏幕的中间，即第12行40列，所以字符的ASCII码送入段地址b800h，偏移地址160*12+40*2处。而段地址b800h，偏移地址160*12+40*2+1处为字符的属性，改变此处的数据即可改变字符的颜色

在此程序返回前，将中断向量表中int 9中断例程的入口地址恢复为原来的地址

完整程序如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
assume cs:code

stack segment
	db 128 dup (0)
stack ends

data segment
	dw 0,0
data ends

code segment
start:	mov ax,stack
	mov ss,ax
	mov sp,128		;ss:sp指向栈顶

	mov ax,data
	mov ds,ax		;用于存放原中断例程入口地址

	mov ax,0
	mov es,ax

	push es:[9*4]
	pop ds:[0]
	push es:[9*4+2]
	pop ds:[2]		;通过栈将原int 9中断例程入口地址保存在ds:0、ds:2内存单元中

	mov word ptr es:[9*4],offset int9	;在中断向量表中设置新int 9中断例程偏移地址
	mov es:[9*4+2],cs			;在中断向量表中设置新int 9中断例程段地址

	mov ax,0b800h
	mov es,ax
	mov ah,'a'
 s:	mov es:[160*12+40*2],ah		;显示字母
 	call delay			;显示延后
	inc ah
	cmp ah,'z'			;比较
	jna s				;不高于则转移

	mov ax,0
	mov es,ax

	push ds:[0]
	pop es:[9*4]
	push ds:[2]
	pop es:[9*4+2]		;通过栈恢复原int 9中断例程的入口地址

	mov ax,4c00h
	int 21h

delay:	push ax		;设置显示延后
	push dx
	mov dx,1000h
	mov ax,0
 sl:	sub ax,1
	sbb dx,0
	cmp ax,0
	jne s1
	cmp dx,0
	jne s1
	pop dx
	pop ax
	ret

int9:	push ax			;新int 9中断例程
	push bx
	push es

	in al,60h		;取键盘输入

	;模拟int功能，调用原int 9中断例程
	pushf				;标志寄存器入栈
	pushf				;标志寄存器入栈，用于修改
	pop bx
	and bh,11111100b		;修改IF、TF的值
	push bx
	popf				;修改后的标志寄存器出栈
	call dword ptr ds:[0]		;CS、IP入栈；(IP)=((ds)*16+0)，(CS)=((ds)*16+2)

	cmp al,1			;Esc扫描码为01，比较键盘是否为Esc扫描码
	jne int9ret			;不等于则结束新int 9中断例程

	mov ax,0b800h			;改变字符颜色
	mov es,ax
	inc byte ptr es:[160**12+40*2+1]

int9ret:pop es
	pop bx
	pop ax
	iret

code ends
end start

关于键盘的程序，因直接访问真实的硬件，需在DOS实模式下运行

安装新的int 9中断例程

安装一个新的int 9中断例程，使得原int 9中断例程功能得到扩展

功能：在DOS下，按F1键改变当前屏幕的显示颜色，其他键无改变

改变屏幕的显示颜色

改变从b8000h开始的4000个字节中的所有奇地址单元中的内容，当前屏幕显示颜色即发生改变

1
2
3
4
5
6
7
	mov ax,0b800h
	mov es,ax
	mov bx,1
	mov cx,2000
s:	inc byte ptr es:[bx]
	add bx,2
	loop s

其他键无改变

可以调用原int 9中断处理程序，用于处理其他的键盘输入

原int 9中断例程入口地址的保存

因新编写的int 9中断例程中需使用到原int 9中断例程，所以，要保存原int 9中断例程的入口地址

不可保存在安装程序中，因安装程序返回后地址将丢失。将地址保存在0:200单元中

新int 9中断例程的安装

将新的int 9中断例程安装在0:204处

完整程序如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
assume cs:code

stack segment
	db 128 dup (0)
stack ends

code segment
start:	mov ax,stack
	mov ss,ax
	mov sp,128		;ss:sp指向栈顶

	push cs
	pop ds			;将cs的内容通过栈赋给ds

	mov ax,0
	mov es,ax

	mov si.offset int9			;ds:si指向源地址
	mov di,204h				;es:di指向目的地址
	mov cx,offset int9end-offset int9	;cx为传输长度
	cld					;正向传输
	rep movsb				;串传送

	push es:[9*4]
	pop es:[200h]
	push es:[9*4+2]
	pop es:[202h]			;通过栈将原int 9中断例程入口地址保存

	cli				;IF置为0，禁止其他可屏蔽中断
	mov word ptr es:[9*4],204h
	mov word ptr es:[9*4+2],0	;在中断向量表中写入新int 9入口地址
	sti				;IF置为1，允许其他可屏蔽中断

	mov ax,4c00h
	int 21h

int9:	push ax			;保存需使用的寄存器
	push bx
	push cx
	push es

	in al,60h		;获取键盘输入

	;模拟int功能，调用原int 9中断例程
	pushf				;标志寄存器入栈
	pushf				;标志寄存器入栈，用于修改
	pop bx
	and bh,11111100b		;修改IF、TF的值
	push bx
	popf				;修改后的标志寄存器出栈
	call dword ptr cs:[200h]	;CS、IP入栈；(IP)=((cs)*16+200h+0)，(CS)=((cs)*16+200h+2)。此中断例程执行时(CS)=0

	cmp al,3bh		;F1的扫描码为3bh，比较
	jne int9ret		;不等于则转移

	mov ax,0b800h		;更改屏幕颜色
	mov es,ax
	mov bx,1
	mov cx,2000
 s:	inc byte ptr es:[bx]
	add bx,2
	loop s

int9ret:pop es			;使用到的寄存器恢复
	pop cx
	pop bx
	pop ax
	iret

int9end:nop

code ends
end start

CPU对外设输入的通常处理方法：

  1. 外设的输入送入端口

  2. 向CPU发出外中断(可屏蔽中断)信息

  3. CPU检测到可屏蔽中断信息，若IF=1，CPU在执行完当前指令后响应中断，执行相应的中断例程

  4. 可在中断例程中实现对外设输入的处理

指令系统总结

数据传送指令

实现寄存器和内存、寄存器和寄存器之间的单个数据传送

例：mov、push、pop、pushf、popf、xchg

算术运算指令

实现寄存器和内存中的数据的算数运算

执行的结果影响标志寄存器的SF、ZF、OF、CF、PF、AF位

例：add、sub、abc、sbb、inc、dec、cmp、imul、idiv、aaa

逻辑指令

例：and、or、not、xor、test、shl、shr、sal、sar、rol、ror、rcl、rcr

除not指令外，其他指令所执行的结果都影响标志寄存器的相关标志位

转移指令

可以修改IP，或同时修改CS和IP的指令统称为转移指令

  1. 无条件转移指令，例：jmp

  2. 条件转移指令，例：jcxz、je、jb、ja、jnb、jna等

  3. 循环指令，例：loop

  4. 过程，例：call、ret、retf

  5. 中断，例：int、iret

处理机控制指令

对标志寄存器或其他处理机状态进行设置

例：cld、std、cli、sti、nop、clc、cmc、stc、hlt、wait、esc、lock

串处理指令

对内存中的批量数据进行处理

例：movsb、movsw、cmps、scas、lods、stos等

要方便的进行批量数据的处理，需和rep、repe、repne等前缀指令配合使用
